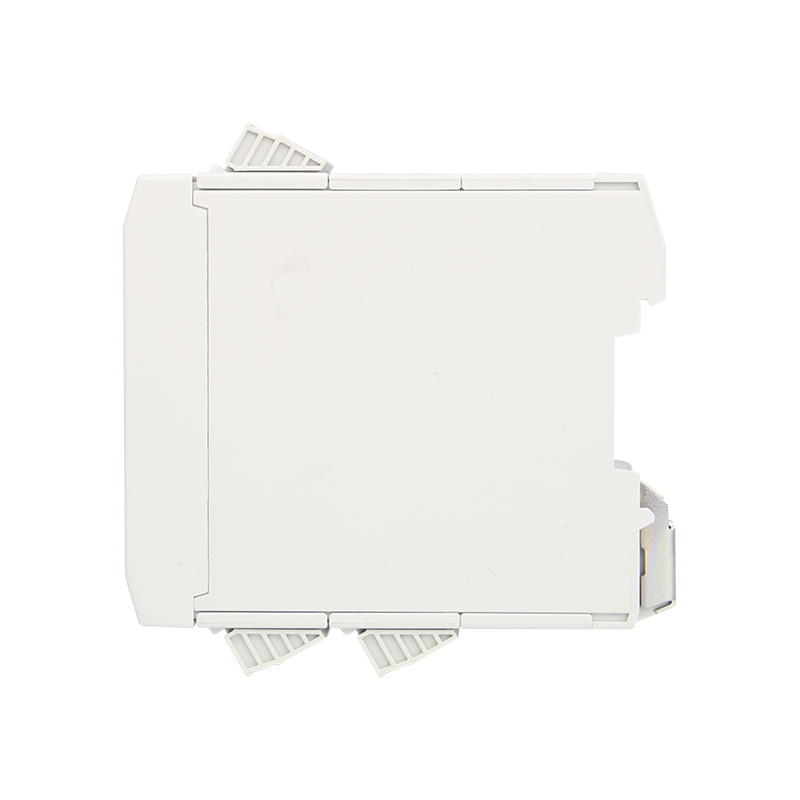

Transmisor de temperatura NTC de montaje en riel serie TT
)
)
)
Los transmisores de temperatura de la serie TT están diseñados para la medición y el control de temperatura de alta precisión en equipos avanzados. Compatibles con sensores de temperatura de termistor, cuentan con una interfaz de comunicación RS485 compatible con el protocolo Modbus RTU estándar. El transmisor adopta un diseño aislado entre los módulos de comunicación y medición, lo que garantiza una alta capacidad antiinterferente. Equipado con un convertidor AD de alta precisión de 24 bits y componentes de referencia de baja deriva, ofrece una excelente... a largo plazo Estabilidad. Parámetros como configuración, calibración y características del sensor son programables por el usuario.
Los transmisores de temperatura de la serie TT están diseñados para la medición y el control de temperatura de alta precisión en equipos avanzados. Compatibles con sensores de temperatura de termistor, cuentan con una interfaz de comunicación RS485 compatible con el protocolo Modbus RTU estándar. El transmisor adopta un diseño aislado entre los módulos de comunicación y medición, lo que garantiza una alta capacidad antiinterferencias. Equipado con un convertidor AD de alta precisión de 24 bits y componentes de referencia de baja deriva, ofrece una excelente estabilidad a largo plazo. Parámetros como la configuración, la calibración y las características del sensor son programables por el usuario.
Características:
Entrada de termistor NTC de un solo canal
Señales de salida opcionales: Corriente, Voltaje, RS485
La conexión de 4 cables elimina los efectos de resistencia del cable.
Precisión de medición seleccionable: 0,1 °C, 0,01 °C o 0,001 °C
Frecuencia de muestreo del canal: 1 Hz
Fuente de alimentación de 24 V CC
La interfaz RS485 admite el protocolo de comunicación Modbus RTU
Montaje en riel DIN estándar de 35 mm
Especificaciones técnicas:
Modelo | TT11NA | TT21NA | TT31NA |
Rango de temperatura | 0~100 °C (personalizable) | ||
Precisión (Transmisor + Sensor) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,0001℃ |
Señal de salida | 4~20 mA | ||

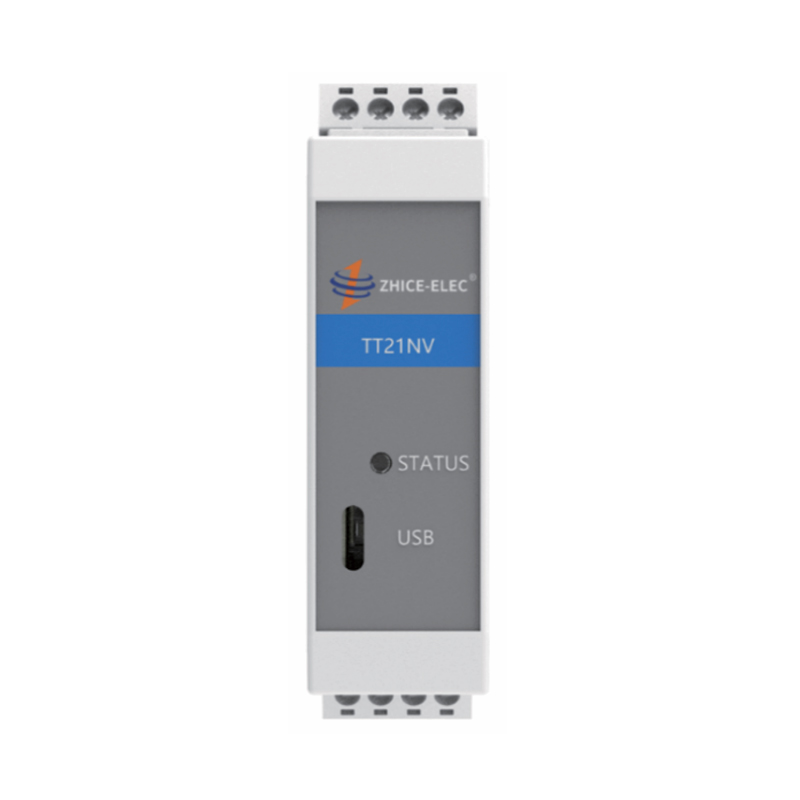

Modelo | TT11NV | TT21NV | TT31NV |
Rango de temperatura | 0~100 °C (personalizable) | ||
Precisión (Transmisor + Sensor) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,0001℃ |
Señal de salida | 0 ~ 10 V | ||
Modelo | TT11ND | TT21ND | TT31ND |
Rango de temperatura | 0~100 °C (personalizable) | ||
Precisión (Transmisor + Sensor) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,0001℃ |
Señal de salida | RS485 (Modbus RTU) | ||
Canales | Soltero |
Frecuencia de muestreo | 1 Hz |
Corriente de excitación | 10 μA |
Indicador de funcionamiento/fallo | Sí |
Tipo de sensor de temperatura | NTC (10 KΩ/5 KΩ a 25 °C) |
Alambrado | 2 cables, 4 cables |
Interfaz del sensor | Conector enchufable (zócalo de PCB / 4 pines / espaciado de 5 mm) |
Comunicación | RS485 |
Puerto RS485 | Conector enchufable (zócalo de PCB / 4 pines / espaciado de 5 mm) |
Fuente de alimentación | 24 V CC |
Consumo de energía | ≤0,5 W |
Dimensiones | 94,1 mm x 77,5 mm x 25 mm (largo x ancho x alto) |
Tabla de selección de sensores:
Exactitud | Modelo |
±0,1 °C | AN11 (paquete PFA) / ANK11 (blindado) |
±0,01 °C | AN22 (paquete PFA) / ANK22 (blindado) |
±0,001 °C | AN24 (paquete PFA) / ANK24 (blindado) |
