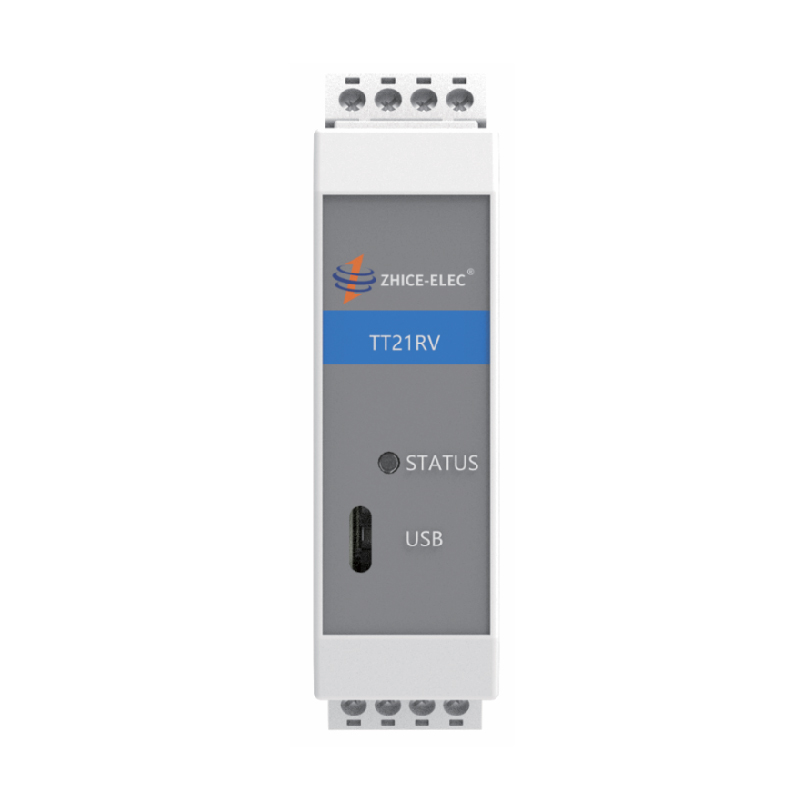

Los transmisores de temperatura de la serie TT están diseñados para la medición y el control de temperatura de alta precisión en equipos avanzados. Compatibles con sensores de temperatura de termistor, incorporan una interfaz de comunicación RS485 que admite el protocolo estándar Modbus RTU. El transmisor cuenta con un diseño aislado entre los módulos de comunicación y medición, lo que garantiza una gran capacidad antiinterferencias. Equipado con un convertidor AD de alta precisión de 24 bits y componentes de referencia de baja deriva, ofrece una excelente estabilidad a largo plazo. Parámetros como la configuración, la calibración y las características del sensor son programables por el usuario.
Características:
Entrada de sensor de resistencia de platino único
Señales de salida opcionales: Corriente, Voltaje, RS485
La conexión de 4 cables elimina los efectos de resistencia del cable.
Precisión de medición seleccionable: Clase A, 1/3 de Clase B, 1/10 de Clase B
Frecuencia de muestreo del canal: 1 Hz
Fuente de alimentación de 24 V CC
La interfaz RS485 admite el protocolo de comunicación Modbus RTU.
Montaje en carril DIN estándar de 35 mm
Especificaciones técnicas:
Modelo | TT11RA | TT21RA | TT31RA |
Rango de temperatura | 0~100°C (personalizable) |
Precisión (Transmisor+Sensor) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,001℃ |
Señal de salida | 4~20mA |
Modelo | TT11RV | TT21RV | TT31RV |
Rango de temperatura | 0~100°C (personalizable) |
Precisión (Transmisor+Sensor) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,001℃ |
Señal de salida | 0~10V |
Modelo | TT11ND | TT21ND | TT31ND |
Rango de temperatura | 0~100°C (personalizable) |
Precisión (Transmisor+Sensor) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Resolución de hardware | 0,01℃ | 0,001℃ | 0,001℃ |
Señal de salida | RS485 (Modbus RTU) |
Canales | Soltero |
Frecuencia de muestreo | 1 Hz |
Corriente de excitación | 0,1 mA (PT1000), 1 mA (PT100) |
Indicador de funcionamiento/fallo | Sí |
Tipo de sensor de temperatura | PT100, PT1000 |
Alambrado | 2 cables, 3 cables, 4 cables |
Interfaz del sensor | Conector enchufable (zócalo PCB / 4 pines / separación de 5 mm) |
Comunicación | RS485 |
Puerto RS485 | Conector enchufable (zócalo PCB / 4 pines / separación de 5 mm) |
Fuente de alimentación | 24 V CC |
Consumo de energía | ≤0,5 W |
Dimensiones | 94,1 mm * 77,5 mm * 25 mm (largo * ancho * alto) |
Tabla de selección de sensores:
Exactitud | Modelo |
Clase A, ±(0,15°C + 0,002|t| ) | AR22 / ARK22 (Blindado) |
1/3 Clase B, ±(0,10°C + 0,0017|t| ) | AR23 / ARK23 (Blindado) |
1/10 Clase B, ±(0,03°C + 0,0005|t| ) | AR24 / ARK24 (Blindado) |
)
)
